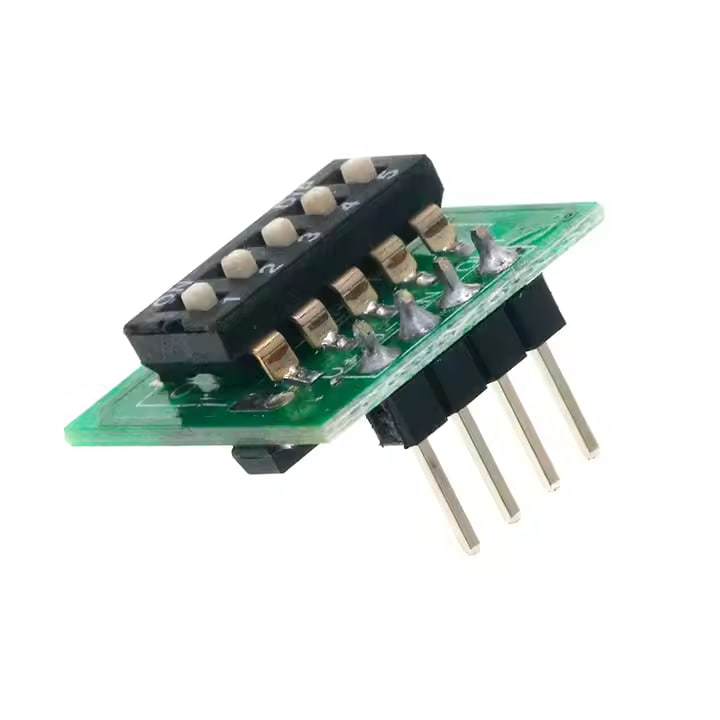

ماژول تایمر چند منظوره مدل 10S-24H

ماژول تایمر چند منظوره مدل 10S-24H ، یک تایمر چندمنظوره و قابل تنظیم است که با استفاده از دیپ سوییچ 5 تایی امکان انتخاب حالت‌های مختلف زمانی را فراهم می‌کند. رنج حالتهای قابل تنظیم برای این تایمر بسیار گسترده است و از 10 ثانیه تا 24 ساعت قابل تنظیم است. ماژول تایمر چند منظوره مدل 10S-24H ، می‌تواند برای کاربردهای متنوعی مانند تاخیر در روشن و خاموش کردن تجهیزات، کنترل چراغ‌ها و سایر دستگاه‌ها استفاده شود. نحوه استفاده به این شکل است که ولتاژ از 3.3 تا 18 ولت را به ورودی ماژول متصل کنید. با استفاده از جدول تنظیمات ، دیپ سوییچ را برای زمان مورد نظر تنظیم کنید. در صورت نیاز به فعال کردن زمان‌های طولانی‌تر از 75 دقیقه، پدهای M را روی برد را با سیم یا لحیم متصل کنید. خروجی ماژول را به دستگاهی که قصد کنترل آن را دارید متصل کنید مانند رله یا LED. این ماژول دارای قابلیت ریست خودکار پس از روشن شدن است. چند مثال از تنظیم زمان تایمر - حالت اول پدهای M اتصال کوتاه نیستند - دیپ سوئیچ 00000 معادل 10 ثانیه، دیپ سوئیچ 10000 معادل 14 دقیقه، دیپ سوئیچ 11000 معادل 30 دقیقه. و در حالت دوم پدهای M اتصال کوتاه شده‌اند - دیپ سوئیچ 00000 معادل 1.5 ساعت ، دیپ سوئیچ 10000 معادل 9.5 ساعت و دیپ سوئیچ 11000 معادل 17 ساعت است. برای تنظیم سایر زمان‌ها با تغییر وضعیت دیپ سوییچ، زمان‌های بیشتری را میتوانید انتخاب کنید . جدول حالتهای دیپ سوئیچ در تصاویر محصول ارائه شده.
